安科瑞1500V直流配電嵌入式電能表開孔88*88

簡要描述：安科瑞1500V直流配電嵌入式電能表開孔88*88
該系列儀表可測量直流系統中的電壓、電流、功率、正向與反向電能。可帶RS485通訊接口、模擬量數據轉換、開關量輸入/輸出等功能，既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。

  • 產品型號：PZ96L-DE/C
  • 廠商性質：生產廠家
  • 更新時間：2025-09-15
  • 訪  問  量：11

產品介紹

PZ系列智能直流電能表是針對直流屏、太陽能供電、電信基站、充電樁等應用場合而設計的，該系列儀表可測量直流系統中的電壓、電流、功率、正向與反向電能。既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。同時它具有多種外圍接口功能可供用戶選擇：帶有RS-485通訊接口，采用Modbus-RTU協議；可帶繼電器報警輸出、開關量輸入/輸出。根據不同要求，通過儀表面板按鍵，對變比、通訊進行設置與控制。

產品符合Q/GDW1825-2013《直流電能表技術規范》、GB/T29318-2012《電動汽車非車載充電電能計量》、Q/GDW364-2009《單相智能電能表技術規范》等標準的相關技術要求。

一、應用組網圖

安科瑞1500V直流配電嵌入式電能表開孔88*88

二、接線方式

安科瑞1500V直流配電嵌入式電能表開孔88*88
使用分流器采樣電流
安科瑞1500V直流配電嵌入式電能表開孔88*88
使用霍爾電流傳感器采樣電流

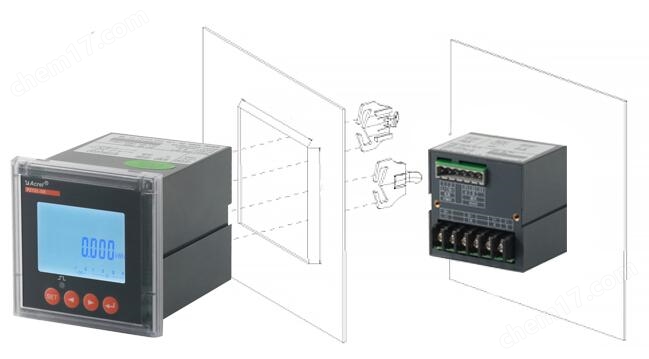

 三、安裝示意

安科瑞1500V直流配電嵌入式電能表開孔88*88
安裝步驟：安裝方式為屏裝式，采用兩側卡扣擠壓固定，具體操作如下：
1、在配電盤上，選擇適合的地方開一個與所安裝儀表開孔尺寸相同的安裝孔
2、把儀表插入配電盤儀表孔中，插入儀表后，用卡扣固定安裝。

三、產品選型

安科瑞1500V直流配電嵌入式電能表開孔88*88

注：①開關量輸入功能與12V電源功能二選一。

       ②開關量4DI2DO僅儀表PZ96（L）-DE有該功能。

安科瑞1500V直流配電嵌入式電能表開孔88*88

安科瑞1500V直流配電嵌入式電能表開孔88*88
